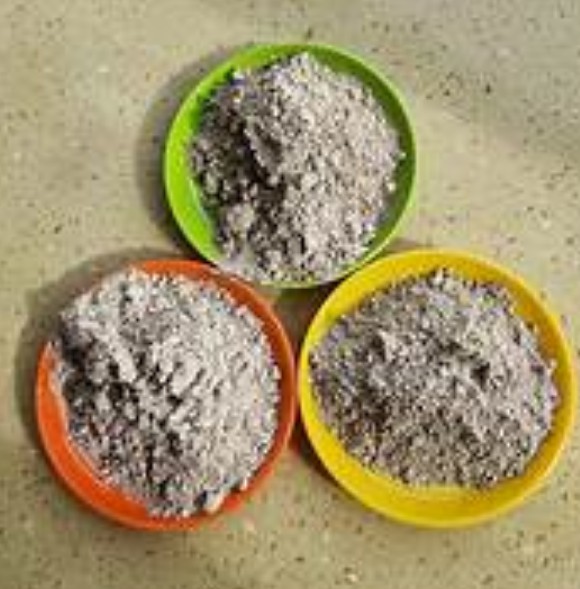

我国是铝土矿的资源大国，已探明储量在10 亿t左右。主要出产自山西、河南、贵州等地。铝土矿（高铝矾土） 主要应用在铝工业和硅酸盐工业两大行业中。本文主要分析其在硅酸盐工业的应用。


一、在耐火材料中的应用


在耐火材料行业中，铝土矿被称为高铝矾土，其在耐火材料中应用非常的广泛，是耐火材料在生产中最主要的原 材料之一。除了在常见的高铝质耐火材料中的应用外，高铝矾土还可应用于以下四种耐火材料中。

1) 以Ⅰ等矾土为基料，通过在还原气氛和控制条件下电熔，研究开发了矾土基致密电熔刚玉，其Al2O3 含量>9 8%，体枳密度>3.8 g/Cm3，显气孔率<4 %，杂质含量相当低。这些材料已经成功用于一些高效耐火砖和浇注料的 配方中，如高炉出铁沟浇注料、捣打料和刚玉砖等。

2) 矾土基尖晶石。该料是将Ⅰ等矾土和轻烧镁砂细粉均勾混合，压制成球后在1750?1850℃烧成，其含有85 %?90 %的镁铝尖晶石，约10 %镁橄榄石和钙镁橄榄石固溶体以及Al2O3 .TiO2，MgO，Fe2O3• TiO2等固溶体。 蓝冠注册这种矾土基尖晶石用于制备Al2O3 -尖晶石浇注料和Al2O3-尖晶石-炭砖，使用在连铸钢包内衬效果显著。

3) 矾土锆英石砖。在Ⅰ等矾土中加入适量的锆英石，开发一种有优良抗热震性的矾土-锆英石砖，轻质保温砖可在水泥窑和 其他高温窑炉经常剧变的部位使用。据报道，这种砖能经受40多次热冷循环(1000℃，水冷)。

4) 部分矾土基的锆刚玉莫来石熟料。以矾土部分取代氧化铝制备的反应烧结锆刚玉莫来石熟料，1400℃抗折强 度有一定提高，抗热震性有明显提高，在应用上初见成效。



二、在结构陶瓷中的应用


用锆英石-铝矾土制备ZrO2增韧莫来石陶瓷。莫来石陶瓷具有弹性模量和热膨胀率低的特点，但由于莫来石晶粒 本身热膨胀率的各向异性，随着骤冷晶相间产生较大的引力，导致烧结体破坏。为了克服这一弱点，人们在莫来石陶 瓷中添加ZrO2来增韧莫来石。在锆英石和矾土混合粉末中先添加一定比例的ZrO2稳定剂， 再将其充分混合均匀，然 后将试样冲压成所需的形状，按照烧成条件，进行常压烧结，制成试样。试样的相组成：主晶相为莫来石、ZrO2、少 量玻璃相和剩余的微量 AI2O3 。通过实验制成的ZrO2增韧莫来石陶瓷具有莫来石母相及ZrO2分散相，不仅机械强度 高，韧性好，而且耐热冲击性也好。

三、在水泥工业中的应用

用适量铝矾土、石灰石、石膏为主要原料，蓝冠注册采用回转窑烧制成以无水硫铝酸钙和硅酸二钙为主要矿物组成的熟 料，磨制成早期强度高的水硬性胶凝材料，其特性是早期强度高，微膨胀和低收缩性能好，水化介质碱度低，抗冻性 和抗渗性好，长期强度稳定性高

四、铝矾土制耐磨瓷球

用优质高铝矾土为主要原料制作耐磨瓷球将带来巨大经济效益，还能提高相关陶瓷产品的档次。
