裂解炉炉衬对耐火保温材料的要求较高，需要具备气密性能好、导热性低等特点，故大型乙烯裂解装置的裂解炉的炉墙在燃烧器气流冲刷区采用轻质砖结构，其他部位采用隔热性能良好的耐火纤维和纤维模块结构。



由于各个部位的运行工况环境不同，故所采用的的耐火保温材料也不同。在裂解炉炉衬中应用到的材料大致可分为保温板、保温耐火砖、耐火砖、陶瓷纤维毡、陶瓷纤维模块、保温浇注料、陶瓷板等。裂解炉炉衬施工时，根据其结构可分为辐射室、过渡段、对流段、烟道和烟囱四大部分，各部位用耐火保温材料具体配置如下：



1、辐射室



辐射室是裂解介质轻烃加热反应部位，炉温为1260℃，两侧墙和底部均设有油气烧嘴。辐射室炉底、侧墙/端墙、炉顶部位使用的耐火保温材料不同。



1)炉底主要采用保温板、保温耐火砖、耐火砖等。



2)侧墙/端墙采用陶瓷纤维毡、保温板、耐火保温砖、纤维模块、拉钩、拉钩固定板、纤维模块锚固钉。



3)炉顶主要采用陶瓷纤维毡、纤维模块、纤维模块锚固钉。



2、过渡段



侧,端墙均为纤模块安装同辐射室炉墙，异型部位模块用特殊设计的模块安装;底部衬里结构同辐射段炉底。需要用到的材料有陶瓷纤维毡、保温板、耐火保温砖、纤维模块、纤维模块锚固钉。



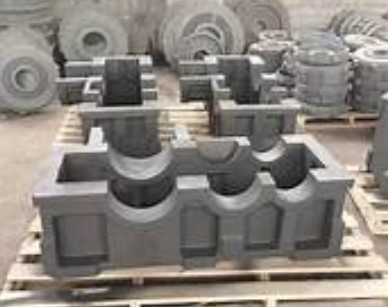

3、对流段



侧墙板在地面预制耐火浇注料，厚度为200mm;以100mm厚保温板为背衬，凤凰蓝冠注册端管板衬里已被施工完成，弯头箱衬里结构为50mm厚(2层25mm)纤维毯铺贴。侧墙需要用到的材料有陶瓷纤维板、浇注料、“Y”形锚固钉、“V”形锚固钉。弯头箱需要用到锚固件和陶瓷纤维毡。



4、烟道、烟囱



烟囱及烟道：衬里结构为50mm厚耐火浇注料。需要用到锚固件及保温浇注料。
