您现在的位置：新闻首页>财经要闻

无机保温浆料为何蓝冠品牌屡屡遭禁

2023-05-01 14:09织梦新闻网编辑：admin人气：

近日，上海市住建委颁布沪建建材212号文件《上海市住房和城乡建设管理委员会关于公布<上海市禁止或限制生产和使用的用于建筑设工程额材料目录(第四批)>的通知》，禁止水泥基保温砂浆在新建、改建、扩建的建筑工程外墙外侧作为主体保温系统使用。

来源：中国绝热节能材料网

这标志着继武汉、安徽等长江流域省市后，无机保温浆料的*重要根据地沦陷。这种系统为何如此不受人待见?

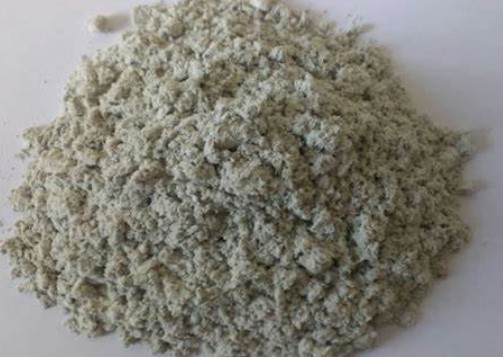

目前用于建筑外墙的无机保温砂浆主要是以玻化微珠(或真或假、或优或劣)作为绝热材料。玻化微珠是一种酸性玻璃质溶岩矿物质(松脂岩矿砂),经过特种技术处理和生产工艺加工形成内部多孔,表面玻化封闭,呈球状体细径颗粒的新型无机轻质绝热材料。

打个比方，松脂岩矿砂如同玉米粒，而玻化微珠如同爆米花，保温机理是内部的孔洞，实际上中国古人在汉代的时候已经采用多空材质作为建筑保温材料。“”。由此可知当时已将花椒视为一种特殊防寒保暖材料，捣碎和泥，制成墙壁保温层。

这种奢华的保暖建筑方法，亦为后人效仿。“整整齐齐”，“整整齐齐”，“整整齐齐”。南朝庾信“梦入堂内诗”中“香壁本泥椒”,晚唐诗人李商隐”饮席戏赠同舍”中“椒缀新香和壁泥”,宋代王珪”宫词”中“香壁红泥透蜀椒”……都提到了当时富贵人家的墙壁用“椒”泥做房间保暖层的现象。

但无论花椒还是玻化微珠，用在外墙保温就显得不太合适，首先就是吸水率的问题。因为涂抹在室外，要经历雨雪天气，必然不能有过高的吸水率，试想一下，一件棉袄被水浸泡后还能保温吗?

可笑的是,无机保温砂浆的国家标准GB / t20473 - 2006“建筑保温砂浆”竟然没有规定体积含水率这一项重要指标,这个标准的编制就显得疏可走马,狗窦大开。

而上海市工程建设规范”无机保温砂浆系统应用技术规程”(DG / TJ08 -2088 -2011)则明确要求无机保温砂浆体积吸水率≤20%,这个数字略显自欺欺人了。

因为水的导热系数(0.5815 w /该)约是静止空气导热系数(0.0233 w /该调查)的25倍,因此,当环境湿度增大时,材料的平衡含水率增大,材料的导热系数将急剧上升。研究表明,导热系数为0.03 w / m·K的保温隔热材料,吸取1%水分后导热系数增加25%,以后并按倍数增加。若水再凝结成冰，由于冰的导热系数约是水的4倍，必将导致材料的导热系数进一步增大，*终可能使材料的隔热性能全部丧失。

当温度为负时，气孔中的水就会结成冰，蓝冠注册体积发生膨胀，对孔周围的组织产生一个力的作用，并会对应一个相对的位移，使孔的尺度有所放大。经过几次冻融循环，气孔的尺寸会越来越大，并且存在一个反复荷载作用，气孔周围组织的抵抗能力越来越弱。经过多次作用后，出现了裂缝，*后就会坍塌((《沈阳建筑大学学报》，2010年9月第5期，作者张巨松)。从宏观上来看，一定是保温系统出现冻裂、脱落。

即便上海市地标将无机保温浆料的含水量放宽到20%，仍然有大量不合格的，上海市建设工程安全质量监督总站在2012年度全市范围内进行建筑节能材料质量抽检，70组无机保温砂浆材料中，无机保温砂浆中的体积吸水率指标不合格率高，占不合格样品总数的比例为85. 2% 。

这种劣等砂浆的饰面层与抗裂防护层出现开裂，雨水会大量渗进无机保温砂浆层，而无机保温砂浆保温层吸水后会明显增加导热系数，影响保温性能，甚至会增加自重，引起脱落等质量事故。

除了吸水率居高不下之外，这种材料还有很多其他不良因素，比如：

一、保温砂浆与墙体的黏结和自身的内聚力主要靠凝胶材料来实现，而且保温砂浆的抗压强度也会随着玻化微珠比例的增加而相应降低。施工单位为了增加无机保温砂浆的强度，往往增加胶凝材料及填充料的掺量，随着水泥等凝胶材料的增加，保温砂浆的强度虽有所增加，但保温砂浆固化后的收缩也会相应加大，从而引起保温层开裂。

二、系统各种材料额弹性模量不一样导致的耐候性较差。由于无机保温砂浆具有一定的隔热性能,在长江流域其抗裂防护层温度在夏季可高达80℃,夏季持续晴天后突然暴雨所引起的表面温度变化可达50℃之多,所以在实际使用过程中,外保温墙面会受到相当大的热应力作用。该工程外墙无机保温砂浆系统相邻材质的界面热膨胀系数差异较大，弹性模量差异也较大，容易造成界面剪应力随着温差的变化而产生较大的相对变形，引起外保温墙面脱落。

这样的因素还很多，我就不一一列举。总之吧,无机保温浆料只有一个优点,就是一个级防火,但是一俊很难遮住百丑,作为一种建筑材料,它的安全性,功能性,耐久性几乎都丧失了,只有遭禁。

参考文献：

新型保温砂浆性能的实验，作者张巨松，《沈阳建筑大学学报》，2010年9月第5期，

无机保温砂浆外墙保温应用中存在的问题及对策，作者：杨修明、赵辉、廖慧志、廖忠川，《建筑节能》，2013年第二期

含水率对玻化微珠保温砂浆导热系数的影响，作者：陈新玲，《福建建材》，2017年

无机玻化微珠保温砂浆的质量控制，作者：尧璟云，凤凰蓝冠注册阮丰乐，程颐，《中国建筑材料》2012年

延伸阅读外墙保温干粉砂浆的施工特点与产品性能小区外墙保温层突然脱落居民担惊受怕断桥铝门窗保温与什么相关?上海将禁止使用无机保温砂浆系统一体化技术体是节能保温发展新方向

(来源：未知)

上一篇：外墙外保温蓝冠品牌主材选择的首位因素

下一篇：外墙保温干粉砂蓝冠品牌浆的施工特点与产品性能

织梦二维码生成器

已推荐: 0

版权与免责声明

凡本网注明"来源：织梦新闻网的所有作品，版权均属于中织梦新闻网，转载请必须注明中织梦新闻网，http://shuinifapao.net/。违反者本网将追究相关法律责任。
本网转载并注明自其它来源的作品，目的在于传递更多信息，并不代表本网赞同其观点或证实其内容的真实性，不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时，必须保留本网注明的作品来源，并自负版权等法律责任。
如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。

热点排行

今日推荐周排行月排行
