您现在的位置：新闻首页>热点要闻

蓝冠品牌热处理炉常用保温材料种类和使用要求|保温材料

2023-07-25 12:53织梦新闻网编辑：admin人气：

在砌筑热处理炉时，普通均在耐火材料的外面再砌1层保温材料。从而添加炉墙的散热损失，节省热能，改善休息条件。保温材料必需具有体积密度小、导热系数小、比热容小和较高的运用温度等技术性能指标。蓝冠官网注册工程项目上常把导热系数小于0.25W/(m·K)的材料称为保温材料(或绝热材料)。

常见的保温材料种类

1.硅藻土

硅藻土的主要成分为非晶体二氧化硅，并含有大批黏土杂质，具有很好的隔热才干，多数情况下制成成型砖运用，也可以粉料填充作为炉子的隔热层。它的运用温度为900℃，砖的尺寸规格为250mm×123mm×65mm和230mm×113mm×65mm。

2.蛭石

蛭石又称为黑云母或金云母，具有普通云母的外形，易于剥成薄片。蛭石的主要成分(质量分数)是SiO2、Al2O3、Fe2O3、MgO和5%~10%的化合水，受热后水分蒸发，体积膨胀而构成膨胀蛭石。其溶点为1300~1370℃，密度和热导率均很小，是一种很好的保温材料，既可散状运用，也可以制成各种外形的制品运用。其运用温度为1000℃。

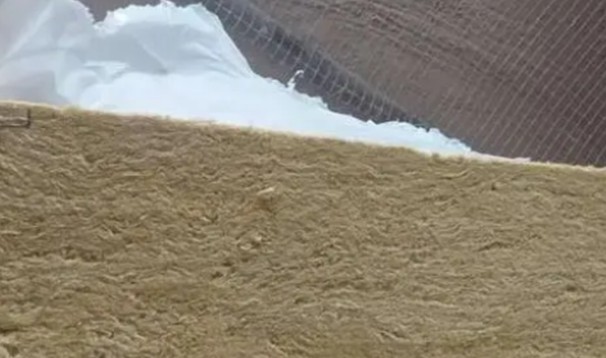

3.矿渣棉

矿渣棉是使用熔融的冶金矿渣在高压蒸汽作用下制成的一种自然矿物纤维，呈白色或暗灰色。它具有密度小、热导率低、吸湿性小和不熄灭等优点，但很容易被压实降低保温效果。矿渣棉毡可与陶瓷纤维毡配合运用作为全纤维炉衬，其运用温度为700℃。

4.石棉

石棉是一种纤维结构矿物，其次要成分为蛇纹石(3MgO·2SiO2·2H2O)，熔点大于1500℃。石棉在高温下不熄灭，但在500℃以上会失掉结晶水而使强度降低，当温度抵达800℃左右会变成粉末，失掉保温作用，所以要严格控制其运用温度，不能逾越500℃。石棉在涣散形状下具有较小的比重与导热系数，所以常加工成石棉布、石棉板及石棉绳等外形运用。

5.高温超轻质珍珠岩

高温超轻质珍珠岩的主要原料是膨胀珍珠岩，可以采用水玻璃、水泥、磷酸盐等作为胶结剂，按一定比例混合经成型、单调、烧结而制成的制品。它具有体积密度小、热导率小、高的耐火度、热容量小等优点，是一种很好的保温材料。

保温隔热材料的应用规定

热处理炉的保温层既可采取成形保温砖，也可以采用保温散料，蓝冠官网代理注册或者二者与此同时使用。成形砖的砌筑方法与耐火砖相反的，保温散料主要运用于填塞砖块缝隙、炉壳与砌砖体之间的缝隙或在拱顶上边铺放，以加入炉墙的保温性、密封性等。在填充缝隙的时候一定要填实，保证间隙内均匀的铺满，防止散料在间隙内组成“搭棚”现象。

为避免炉子使用后，由于受持续高温的重要作用组成填料收缩或受震动而出现下移，使上方组成空泛而失掉保温作用，操作时应根据整个炉墙髙度，每间隔一段距离将砌砖体突显1层，把间隙掩盖，使散状保温隔热材料组成互相不互通的多层。炉底铺放硅藻土砖时，每铺1层砖应倒入硅藻土粉，将砖缝铺满。炉顶不仅可以选用平铺成形砖，可以直接铺1层保温散料。

(来源：未知)

上一篇：轻质保温浇蓝冠品牌注料介绍|保温材料厂家

下一篇：保温材料——硅酸蓝冠品牌铝纤维的发展现状|保温材料厂家

织梦二维码生成器

已推荐: 0

版权与免责声明

凡本网注明"来源：织梦新闻网的所有作品，版权均属于中织梦新闻网，转载请必须注明中织梦新闻网，http://shuinifapao.net/。违反者本网将追究相关法律责任。
本网转载并注明自其它来源的作品，目的在于传递更多信息，并不代表本网赞同其观点或证实其内容的真实性，不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时，必须保留本网注明的作品来源，并自负版权等法律责任。
如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。

热点排行

今日推荐周排行月排行
