您现在的位置：新闻首页>地方新闻

从应用看产品：我国石蓝冠品牌墨聚苯板市场可能存在的问题

2023-04-29 14:02织梦新闻网编辑：admin人气：

提要：目前，用于建筑的保温材料主要有岩棉板、真空绝热板、挤塑板、聚苯板和石墨聚苯板。材料的性能各有优缺点。。真空绝热板的导热系数*低，但是施工难度大，工地上真空板起鼓现象并不少见。。

来源：被动房网

目前，用于建筑的保温材料主要有岩棉板、真空绝热板、挤塑板、聚苯板和石墨聚苯板。材料的性能各有优缺点。。真空绝热板的导热系数*低，但是施工难度大，工地上真空板起鼓现象并不少见。。

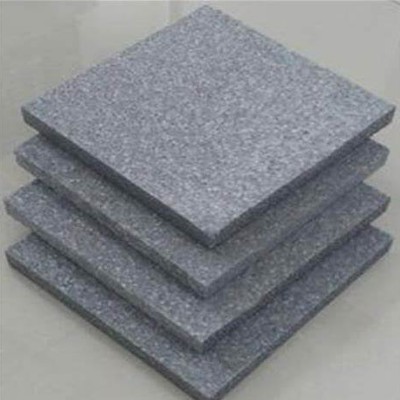

石墨聚苯乙烯特点及应用

石墨聚苯乙烯(gep)是在聚苯乙烯高分子聚合物中导入近纳米级天然鳞片石墨,抗氧化剂,抗老化剂等功能材料,改性合成的石墨聚苯乙烯新型功能材料。由于石墨的特殊层状结构,使其能够均匀分布在实施颗粒内部,形成镜面反射热辐射,能够大幅度提高材料的绝热效果。除了具备普通EPS板的所有性能外,还具有以下特点:防火性能达到难燃B1级,绝热能力更强,导热系数≤0.032 w / (m·K)。它含有近纳米级的天然鳞片石墨,可以像镜子一般反射热辐射,它的绝热能力比普通的每股收益高出30%,有助于提高能效。石墨聚苯乙烯(gep)特点:良好的防火性能,导热系数低,尺寸稳定性强,耐候性好,具有良好的耐久性和透汽性。石墨聚苯板在超低能耗建筑项目中具有性价比优势，其构造作法如图1所示。工程实践表明，聚苯板保温产品在保温领域里应用*广泛，不论是欧洲还是国内，聚苯板保温体系都具有*大的市场份额。

(1)优质石墨聚苯板产品必须满足如下要求:一是优质原料用挤出法工艺生产;二是天然鳞片石墨含量在4.5% ~ 5%,导热系数低,绝热性能稳定,可保证导热系数≤0.032 w / (m·K);三是净容重18 ~ 30公斤/立方米,板材呈银灰色;四是折断泡粒断面20% ~ 30%以上,燃烧性能B1级。

(2)石墨聚苯乙烯是由德国巴斯夫公司首先开发的新型隔热保温材料。同普通的EPS板相比,石墨聚苯板具有更低的导热系数和更好的耐久性和耐候性的特性,深受人们喜爱。无论在欧洲还是国内，石墨聚苯乙烯常被选作为被动房外围护结构的保温材料。近年来，国内有企业潜心研发，瞄准中国被动房市场的需求，开发出石墨聚苯乙烯专有技术，其综合性能媲美世界先进水平，在国内外被动房领域大量使用。

(3)国内的石墨聚苯乙烯的生产主要有两种方法，不但生产工艺大相径庭，而且产品质量有很大差异。

1、悬浮法工艺

国内的悬浮法可发性聚苯乙烯产业已居全球之冠，近期随着房地产市场的缩量，白色可发性聚苯乙烯已产能严重过剩。现在,国内众多EPS生产厂家利用白色聚苯乙烯生产装置,采用悬浮法生产石墨聚苯乙烯,该工艺是以苯乙烯单体为主要原料,在反应釜内,单体与石墨,引发剂,阻燃剂,分散剂等混合,通过强力搅拌,被分散成无数的小液滴。悬浮聚合生成的石墨聚苯乙烯分子量较低，内部含水量高，因此板材的强度和稳定性略差。另外，石墨对苯乙烯单体的聚合有一定的阻聚作用，石墨的添加量不能得到有效保证。目前，在中国市场上出现用炭黑来代替石墨的制品，其颜色为黑色或者浅灰色，导热系数偏高，性能不稳定。主要原因在于：悬浮聚合不稳定，反应周期长，石墨添加量少。为了达到颜色黑的效果,部分EPS厂家向反应体系加入少量石墨辅以炭黑调色,或者纯粹加入炭黑代替石墨,生产黑“色”聚苯乙烯。由于石墨/炭黑的阻聚作用，产品分子量偏低，预发后泡粒产生空心现象。这种方法生产出的聚苯乙烯制板粘结性差，板材熟化后收缩变形。其密度≥18公斤/立方米板材的压缩强度达不到≥0.1 mpa的指标要求,石墨含量少,达不到所需的4.5% ~ 5%的*佳加入量,无法满足被动房要求的导热系数≤0.033 w / (m·K)的性能指标。

2、挤出法工艺

挤出法石墨聚苯乙烯*初通过德国、奥地利进口进入国内市场。国内个别企业很早就紧跟行业发展动态，投巨资引进世界先进设备，自主开发石墨聚苯乙烯新型保温材料。其产品性能优良，能满足高端市场需求。

挤出法工艺是选用分子量高的聚苯乙烯为主要原料，添加近纳米级的天然鳞片石墨、增韧剂、抗氧剂、阻燃剂等功能材料，通过双螺杆挤出机熔融、切粒而成。颗粒的外形为椭圆形，制品的颜色为银灰色，凤凰蓝冠注册带有金属光泽，该工艺属于物理混合，可以有效保证石墨的添加量，分子量高，强度大，热导性能更佳、更稳定，同时，由于添加的天然石墨具有阻燃功能，更增强了石墨聚苯乙烯的阻燃性。

石墨聚苯板在被动房中应用可能存在的问题

1、没有选择合格石墨聚苯乙烯

石墨聚苯乙烯板材是由石墨聚苯乙烯颗粒预发、成型、切割而成。颗粒的性能对制品的应用性能有决定性作用。石墨聚苯乙烯在国内的使用时间相对较短。有些厂商用非石墨料，如炭黑聚苯乙烯顶替石墨聚苯乙烯。这将导致保温材料抗拉强度、尺寸稳定性、弯曲变形、导热系数等指标达不到性能指标要求。在被动房项目一定采用真正的石墨聚苯乙烯作为保温材料，以保证保温绝热效果。

2、聚苯乙烯板材加工厂故意造假

为了降低造价，部分板材加工厂存在以次充好以获得市场竞争优势。以下是常见做法：

(1)短斤少两，降低原材料的使用量。这种做法导致板材强度低、导热系数变大，保温隔热性能受损。

(2)掺沙子增加板材重量。这种做法降低了石墨聚苯乙烯的综合物理性能，导致强度低、粘结性差、导热系数变大，严重影响工程质量和房屋使用寿命。

(3)在水中加入表面活性剂，向板材中大量渗水。蓝冠注册这种做法导致板材内部的水难以挥发，从而引起保温层鼓泡、脱落;同时，保温隔热效果大大降低。

(4)使用含结晶水的盐做增重物质来提高密度。这种做法损害了保温板的物理性能，导致保温隔热性能、压缩强度、耐久性等严重受损，达不到石墨聚苯乙烯板材品质要求。

3、板材生产厂家出厂不合格的石墨聚苯板

板材生产厂家出厂养护期过短的板材。熟化时间不够的板材制品性能不稳定，上墙后产生较大的后收缩，进而引起面层开裂;养护期短的聚苯板含水率达不到要求，切板后板材弯曲，板面平整度差。

延伸阅读建筑保温材料的需求主要表现方面每平成本增加1000元为何万科等房企主动找这家企业做被动式超低能耗建筑保温系统?中文翻译:中文翻译:中文翻译

(来源：未知)

上一篇：建筑保温材料的需蓝冠品牌求主要表现方面

下一篇：PHI被动房保温蓝冠品牌系统的施工和验收

织梦二维码生成器

已推荐: 0

版权与免责声明

凡本网注明"来源：织梦新闻网的所有作品，版权均属于中织梦新闻网，转载请必须注明中织梦新闻网，http://shuinifapao.net/。违反者本网将追究相关法律责任。
本网转载并注明自其它来源的作品，目的在于传递更多信息，并不代表本网赞同其观点或证实其内容的真实性，不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时，必须保留本网注明的作品来源，并自负版权等法律责任。
如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。

热点排行

今日推荐周排行月排行
