您现在的位置：新闻首页>地方新闻

关于建筑外墙保温技蓝冠品牌术的利弊分析

2023-04-29 14:05织梦新闻网编辑：admin人气：

提要：随着对节约能源与保护环境的要求的不断提高，建筑维护结构的保温技术也在日益加强，尤其是外墙保温技术得到了长足的发展，并成为我国一项重要的建筑节能技术。目前，在建筑中常使用的外墙保温主要有外保温等方法，然而，在不同的保温方法施工过程中，也出现了各种各样的质量问题，本文意在通过对外墙保温方法产生的问题进行分析，从而对工程中的质量问题起到预防的作用。

来源：中国绝热节能材料网

随着对节约能源与保护环境的要求的不断提高，建筑维护结构的保温技术也在日益加强，尤其是外墙保温技术得到了长足的发展，并成为我国一项重要的建筑节能技术。目前，在建筑中常使用的外墙保温主要有外保温等方法，然而，在不同的保温方法施工过程中，也出现了各种各样的质量问题，本文意在通过对外墙保温方法产生的问题进行分析，从而对工程中的质量问题起到预防的作用。

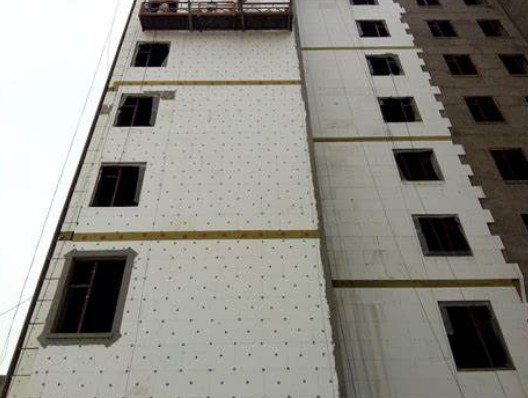

1、外墙外保温

外墙外保温，是将保温隔热体系置于外墙外侧，使建筑达到保温的施工方法。由于外保温是将保温隔热体系置于外墙外侧，从而使主体结构所受温差作用大幅度下降，温度变形减小，对结构墙体起到保护作用并可有效阻断冷(热)桥，有利于结构寿命的延长。因此从有利于结构稳定性方面来说，外保温隔热具有明显的优势，在可选择的情况下应**外保温隔热。然而，由于外保温隔热体系被置于外墙外侧，直接承受来自自然界的各种因素影响，因此对外墙外保温体系提出了更高的要求。凤凰蓝冠注册就太阳辐射及环境温度变化对其影响来说,至于保温层之上的抗裂防护层只有3毫米~ 20毫米,且保温材料具有较大的热阻,因此在的热量相同的情况下,外保温抗裂保护层温度变化速度比无保温情况下主体外倾温度变化速度提高8 ~ 30倍。因此抗裂防护层的柔韧性和耐候性对外保温体系的抗裂性能起着关键的作用。

1. 0 .1苯

这类外保温隔热通常采用粘贴的法国那时固定在墙体的外侧，然后再保温板上抹抹面砂浆并将增强网铺压在抹面砂浆中，目前，此类做法很常见，然而出现裂缝的也非常多。从抗裂保护层受热应力的因素上看,该体系聚苯板保温层仅是3毫米的抗裂砂浆复合网格布,膨胀聚苯板的导热系数为0.042 w(该调查),而抗裂砂浆的导热系数为0.932 w(该调查),两材料的导热系数相差22倍。蓝冠注册由于聚苯板保温隔热层热阻很大从而使保护层的热量不易通过传导扩散,因此当受太阳直射时热量积聚在抗裂砂浆层,其表面温度将高达50℃,遇突然降雨将温则温度会降至15℃左右,温差可达35℃,这样的温差变化以及受昼夜和季节室外气温的影响,对抹灰砂浆的柔韧性合网格布的耐久性提出了相当高的要求。另外一个应该考虑的因素是当聚苯板的温度超过70℃时,聚苯板会产生不可逆热收缩变形,造成较为严重的开裂变形,这种情况在高温干燥地区更为明显。

1.2水泥砂浆厚抹灰钢丝网架保温板外保温隔热构造设计存在的不足

这类外保温隔热通常采用带有钢丝网架的聚苯板作为主体保温隔热材料，分为钢丝网穿透聚苯板何不穿透聚苯板两种类型。钢丝网穿透聚苯板的钢丝网架聚苯板施工时通过预先浇混凝土整体一次性浇筑固定在基层墙体上,不穿透聚苯板的采用机械锚固的方式固定在基层墙体上,面层均采用20毫米~ 30毫米的普通砂浆找平。由于该类体系采用厚抹灰水泥砂浆做法，开裂现象比较普遍，原因如下：

1)普通水泥砂浆自身易产生各种收缩变形，并且存在强度增长周期短、体积收缩周期长的矛盾，在约束条件下，当体积收缩形成的拉应力超过水泥砂浆的抗拉强度时，就会出现裂缝。

处于保温层保护下的主体结构受温度变形影响较小,而20 ~ 30毫米的找平砂浆处于热阻很大的聚苯板的外侧,因策受环境温度影响而产生较大变形。聚苯板两侧的水泥材质受环境温差影响而产生较大相对变形差，引起开裂。另外由于保温隔热板平整度很难控制，会造成找平抹灰厚度的不均，造成局部收缩和温差应力不均从而引起裂缝。

2)配筋不合理引起裂缝：钢丝网架在在水泥砂浆中的位置相当于单面配筋方式，且靠近保温隔热层。在正负风压、热胀冷缩、干缩湿涨及地政等作用都是双向或多向。该种方式的配筋对靠近外墙饰面应力的分散作用很有限，起不到应有的抗裂作用。

3)不完全外保温引起的裂缝：在外墙保温中，我们经常注重整体墙面的保温，然而却忽略了女儿墙、雨篷、老虎窗、凸窗、外阳台等部位的保温，而使此部分出现开裂或者降低使用寿命。在保温层与其他材料的材质变换处，因为保温层与其他材料的材质的密度相差过大，这就决定了材质间的弹性模量和线性膨胀系数也不相同，在温度应力作用下的变形也不同，极容易在这些部位产生面层的裂缝。同时还应该考虑防水处理，防止水分侵入到保温体系内，避免因冻涨作用而导致体系的破坏，影响体系的正常使用寿命和体系的耐久性。

2、外墙保温的一般做法

以上为外墙保温在设计、施工等过程中的不当，而造成施工工质量的问题，那么，如何才能使建筑保温做到既满足保温要求，又满足建筑施工质量要求呢?由于外保温使建筑结构处于保温层的保护中，使建筑结构所处温度环境稳定，有利于建筑结构的保护，增强耐久性。另外，外保温将建筑在外面包裹，保温的面积大，更有利于保温节能。关于外保温存在墙体开裂的问题，我们可以通过在外保温材料及施工方法等方面的改进，使之达到规定的施工质量。具体方法如下：

1 .1 .1 .1 .1 .1 .1 .1上面我们曾讲过，由于不完全外保温使得建筑的女儿墙、雨篷等构件出现裂缝，因此，为避免裂缝的产生，我们应该对建筑进行全面的保温，包括女儿墙、雨篷等构件，具体作法可参照相关规范执行。外墙外保温开裂的主要原因是因为保温材料与外装饰材料的线膨胀系数不同产生的，我们预防裂缝的原理是：通过减小建筑结构外保温材料同外装饰找平砂浆、外饰面等材料的线膨胀系数比，是材料之间产生逐层渐变，柔性释放应力，以起到预防裂缝的作用。

2.二

1)现施工的建筑中,保温材料的使用以挤密苯板,聚苯板保温材料为主。挤密苯板具有密度大,导热系数小等优点,它的导热系数为0.029 w(该调查),而抗裂砂浆的导热系数为0.93 w(该调查),两种材料的导热系数相差32倍,而聚苯板的导热系数为0.042 w(该调查),同抗裂砂浆

相差22倍，因此挤密苯板与聚苯板相比，抗裂能力弱于聚苯板。

2)增强网的选择：玻纤网格布作为抗裂保护层软赔进的关键增强材料在外墙外保温技术中的应用得以快速发展，一方面它能有效的增加保护层的拉伸强度，另一方面由于能有效分散应力，将原本可以产生的款裂缝分散成许多较细裂缝，从而形成抗裂作用。由于保温层的外保护开裂砂浆为碱性，玻纤网格布的长期耐碱性对抗裂缝就具有了决定性的意义。从耐久性上分析，高耐碱纤维网格布要比无碱网格布和中碱网格布的耐久性好得多，至少能够满足25年的使用要求，因此，在增强网的选择上，建议使用高耐碱的网格布。

3)保护层材料的选择：由于水泥砂浆的强度高、收缩大、蓝冠注册柔韧性变形不够，直接作用在保温层外面，耐候性差，而引起开裂。为解决这一问题，必须采用专用的抗裂砂浆并辅以合理的增强网，并在砂浆中加入适量的纤维，抗裂砂浆的压折比小于3。如外饰面为面砖，在水泥抗裂砂浆中也可以加入钢丝网片光，钢丝网片孔距不宜过小，也不宜过到，面砖的短边应至少覆盖在两个以上网孔上，钢丝网应采用防腐好的热镀锌钢丝网。

3、结论

建筑外墙保温是近年来新兴的施工方法，由于混合保温等方法在设计中的缺陷，建议采用外保温，并按照逐层渐变，柔性释放应力的原则，选择材料及施工方法，以达到保温、抗裂的目的。由于外墙保温体系是一个有机的整体，组成的各相关层协同作用不仅要求柔性渐变，而且应有一定的相容性、协同性，形成一个复合整体。因此，外墙保温体系应由乙烯材料供应商经质量体系认证和系统材料及体系性能试验检验合格后成套供应，以保证体系材料的匹配性及抗裂技术路线的实施，并有利于明确外墙保温体系供应商对外保温工程质量负责。

(来源：未知)

上一篇：PHI被动房保温蓝冠品牌系统的施工和验收

下一篇：对建筑外墙保温蓝冠品牌施工技术的分析及其思考

织梦二维码生成器

已推荐: 0

版权与免责声明

凡本网注明"来源：织梦新闻网的所有作品，版权均属于中织梦新闻网，转载请必须注明中织梦新闻网，http://shuinifapao.net/。违反者本网将追究相关法律责任。
本网转载并注明自其它来源的作品，目的在于传递更多信息，并不代表本网赞同其观点或证实其内容的真实性，不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时，必须保留本网注明的作品来源，并自负版权等法律责任。
如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。

热点排行

今日推荐周排行月排行
