您现在的位置：新闻首页>热点要闻

璃熔窑用硅砖蓝冠品牌产生结石、节瘤、玻璃态夹杂物缺陷分析

2023-08-05 03:30织梦新闻网编辑：admin人气：

玻璃熔窑中的耐火材料在高温使用过程中会发生一系列物理化学作用，材料组成中的物相也会发生复杂变化，使材料侵蚀损坏，与外部因素一结合就会污染玻璃液，耐火材料产生的缺陷外观分有三种：结石和条纹、着色、气泡。结石又有三种：蓝冠平台内部消息耐火材料原有晶相，耐火材料与玻璃反应的变质结晶，耐火材料熔化后重新结晶。通常玻璃熔窑用硅砖产生的条纹和结晶共存，因为有的结石是条纹析晶而来，有的条纹是结石熔化造成。

当前，玻璃生产企业的缺陷检测与鉴定应用最多的是岩相分析和缺陷成分检测，电子探针微区分析技术也偶有应用。

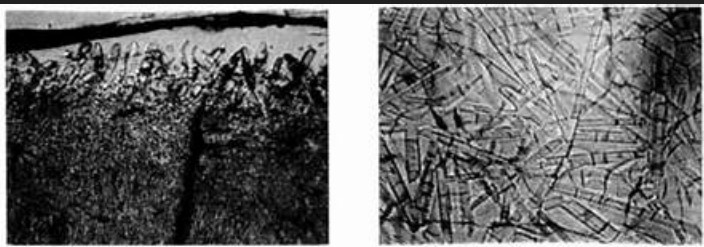

宏观与微观相结合——分析观察缺陷的形貌和显微结构来判断结石种类和来源。宏观上：呈现黄绿色或灰绿色或半透明，蝌蚪形状，伴生缺陷有裂纹、气泡和条纹等，多夹杂在玻璃板中上部，一般不聚团，结石周围的玻璃相有着色现象，结石周围的玻璃表面层常有内旋环。使用偏光显微镜观察其微观结构：有多种形态的鳞石英晶体密布交织以及骨架状的方石英晶体，常有假硅灰石硅酸盐晶体析出，石英颗粒的边缘有硅酸盐棕色环带，有些石英颗粒间有磷酸盐结晶体。很明显，这是硅砖中的鳞石英、方石英在碱性蒸汽或碱飞料的矿化作用下发生多次重结晶和析出转变的结果。

硅砖侵蚀受到材料本身显微结构和玻璃生产工艺条件双重影响，蚀变过程会伴随熔解、重结晶、新相生成等复杂的物理化学反应。对钠钙硅浮法玻璃而言，碱蒸汽的主要成分是氧化钠和硫酸钠，小炉处碹顶硅砖表面受到飞料固体颗粒和碱蒸汽的双重侵蚀，其他部位的硅砖主要受碱蒸汽侵蚀。钠化合物在1400℃时就会冷凝。山东耐火砖侵蚀作用使得溶解物在砖表面流淌并滴落，或者发生剥落，碱性组分再向砖体内部扩散。其侵蚀交代产物进入玻璃液后开始尚有晶态物质，受到玻璃液的涮蚀作用而熔解，未能充分溶解均化的最后进入成型部成为硅质玻璃缺陷，轻质保温砖其特点是结节中铁含量高，蓝冠娱乐平台排行有黄绿色痕迹。侵蚀交代产物融化进玻璃液中形成富含SiO2的高黏度的新玻璃相，在适当温度时析出针状鳞石英二次重结晶，他是玻璃相在高温阶段析出的产物。

(来源：未知)

上一篇：蓝冠品牌什么叫陶瓷杯结构，有何特点?

下一篇：蓝冠品牌热喷涂技术在循环流化床锅炉上的应用

织梦二维码生成器

已推荐: 0

版权与免责声明

凡本网注明"来源：织梦新闻网的所有作品，版权均属于中织梦新闻网，转载请必须注明中织梦新闻网，http://shuinifapao.net/。违反者本网将追究相关法律责任。
本网转载并注明自其它来源的作品，目的在于传递更多信息，并不代表本网赞同其观点或证实其内容的真实性，不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时，必须保留本网注明的作品来源，并自负版权等法律责任。
如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。

热点排行

今日推荐周排行月排行
